谷景GD4013MT222貼片屏蔽電感取代線藝LPS4012-225MLC貼片屏蔽電感
2020-05-08 16:26:27
admin
676
谷景有一家客戶要求谷景幫忙，選型一款和線藝LPS4012-225MLC貼片屏蔽電感性能相同的電感，業內人士都清楚，線藝的電感都是私模開發，很難與之匹配，除非根據客戶的要求，谷景定制一款電感。客戶跟谷景表示，可以定制，所以谷景給客戶定制了GD4013MT222貼片屏蔽電感。

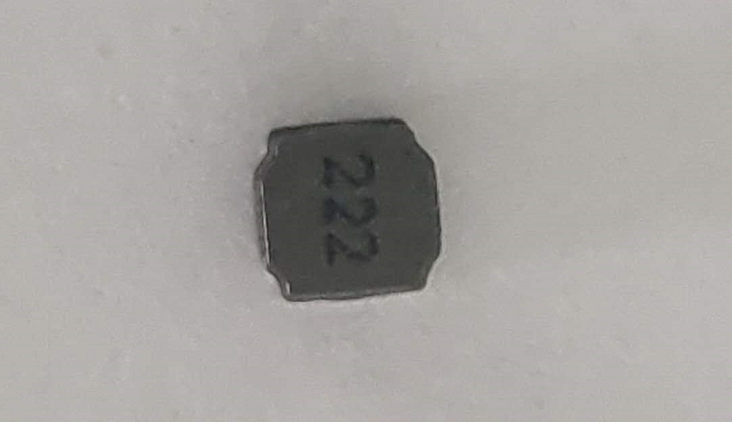

這款GD4013MT222貼片屏蔽電感無論從尺寸還是電氣性能都可以和線藝LPS4012-225MLC貼片屏蔽電感一較高下。
1、尺寸
GD4013MT222貼片屏蔽電感的尺寸為4.10mm*4.10mm，高2.10mm，LPS4012-225MLC貼片屏蔽電感的尺寸為：3.90*3.90mm，高1.20mm；征詢過客戶的意見，客戶表示GD4013MT222貼片屏蔽電感尺寸、高度都在范圍內。
2、電氣性能：
GD4013MT222貼片屏蔽電感的測試參數如下：阻值：23.9mΩ--24.3mΩ,感值2.35mH----2.38mH 加載120mA變化在20%之內。
LPS4012-225MLC貼片屏蔽電感的參數如下：阻值：42mΩ Max， 加載83mA變化在20%以內。
從測試參數上可以看出，GD4013MT222貼片屏蔽電感的阻值較小，電流偏大，而LPS4012-225MLC貼片屏蔽電感的阻值較大，電流偏??；GD4013MT222貼片屏蔽電感的電氣性能更勝一籌。
